癸二酸废水处理案例

项目名称：癸二酸废水处理案例

蒸发器类型：MVR双效蒸发器

设备规格：处理量1344t/d

癸二酸废水处理项目概述：

癸二酸是一种重要的有机化工原料，广泛应用于生产工程塑料、添加剂、人造香料等方面。目前的癸二酸生产工艺中，每生产1吨癸二酸，需排放约30吨废水，废水中含有主要的杂质为硫酸钠、癸二酸、苯酚及其他脂肪酸。

癸二酸生产废水水质特点与工艺分析

癸二酸生产过程中产生的废水具有盐度高(Na2SO4含量5%～15%)、有机含盐量高(COD约5000～15000mg/l)和酸度高(pH值1-3)、水量大、硬度较高、容易结垢的特点。在节能降耗处理和利用癸二酸生产废水方面，目前常用的较为成熟经济的技术方案为蒸发浓缩结晶处理，因此康景辉针对客户水质特点特别设计MVR双效蒸发器，用于处理癸二酸废水。癸二酸生产过程中产生的癸二酸废水物料中的主要成分是硫酸钠盐，目前硫酸钠盐主要靠蒸发工序去除，废水经蒸发后硫酸钠质量浓度降低，因此康景辉设计前处理系统降低COD，并选择双效板式强制循环蒸发工艺来处理这种物料。

癸二酸废水处理蒸发器工艺流程描述

物料流程：

癸二酸废水原液首先和返回的母液进入预热系统。

预热后的物料按顺流的工艺，进入一效。

进入MVR一效强制循环加热器的物料经过循环泵的作用，在加热室循环加热，然后在分离器蒸发分离，沸腾蒸发的蒸汽上升，癸二酸废水浓缩液停留在系统内；

经过蒸发后，一效加热器中的料液浓度上升，当料液浓度达到设计值时，排出一效分离器，进入二效加热器的循环泵的进口，料液经过循环泵的作用，在加热室吸收蒸汽侧的热量，然后在强制循环分离器沸腾，沸腾蒸发的二次蒸汽上升，浓缩液受重力影响停留在结晶器底部。

结晶器的料液浓度上升且不断析出晶体，料液浓度达到设计要求时，排出结晶器，进入稠厚器，再进入离心机，得到的晶体排出系统，剩余的母液返回系统。

二次蒸汽流程：

二次蒸汽→除雾→加热器蒸汽侧→冷凝→回收热量→排出系统

癸二酸生产废水经过上述工艺过程处理后可获得高附加值的固体硫酸钠盐、有机物、蒸馏水和含高浓有机物的浓缩液，实现废水资源化利用。

癸二酸废水处理双效MVR蒸发器系统防堵、防结垢措施

1、康景辉在设计癸二酸废水处理蒸发器时，采用成熟的无机盐蒸发结晶工艺，从物料进入系统前开始，到蒸发器系统内部结构，以及蒸发器工艺流程考量，延缓结垢周期。

2、康景辉在设计癸二酸废水蒸发系统运行时，考虑到对结垢的清洗，避免垢体积少成多，垢体脱落造成的管道、阀门、泵的堵塞，设计在线清洗系统，该系统通过软件自动运行。

3、在可能会出现晶体堵塞的管路及整套蒸发系统的关键部位，我们设计了吹扫系统或伴热系统，能够有效的保证系统运行顺畅。

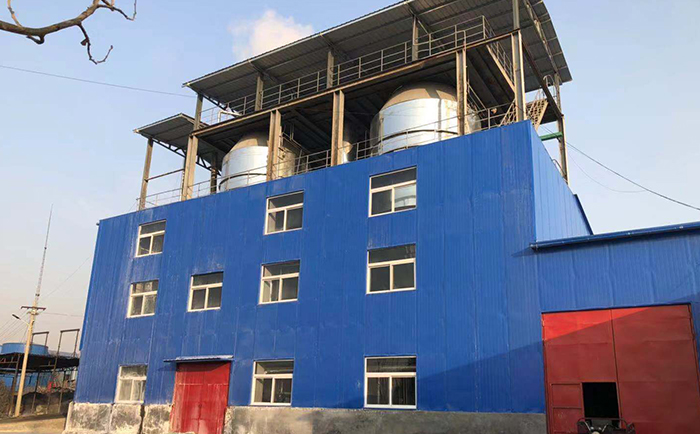

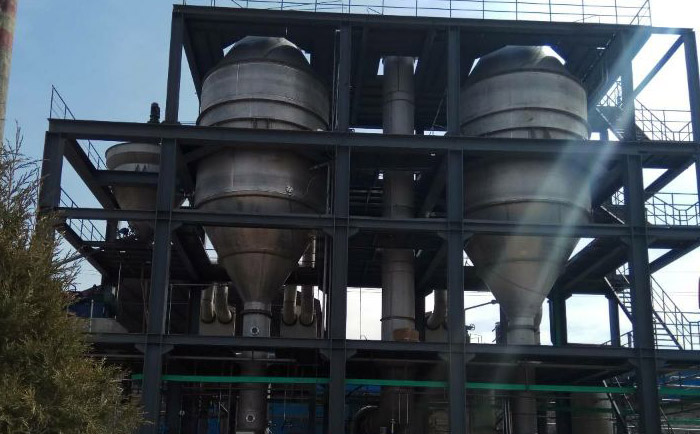

癸二酸废水处理双效MVR蒸发器现场实拍：
