炼油废水处理案例

项目名称：炼油废水处理案例

蒸发器类型：双效蒸发器处理炼油废水

设备规格：处理量600L/H

项目概述：

客户公司在新疆地区，康景辉为客户公司设计的炼油废水处理项目，所使用的蒸发器设备为双效蒸发器，用蒸发结晶的方式，将炼油废水进行蒸发结晶处理。

该套炼油废水处理项目——双效蒸发器的进水量为：600L/H，客户公司为双效蒸发器提供的进水温度为20℃。因为本案例项目工程位于寒冷地区，需要考虑双效蒸发器设备将在零下30℃的环境温度下的正常运行，因此康景辉蒸发器在设计该套炼油废水处理项目时，将针对整套双效蒸发器设计伴热系统。

炼油废水处理项目水质特点及工艺分析：

进水硬度<100ppm，氟离子<5ppm，考虑到原水为避免母液COD等成分富集，母液返回前端处理后再返回蒸发系统蒸发。

炼油废水处理项目工艺流程描述：

炼油废水处理物料流程：

预处理过的炼油废水（原水）→预热系统→进入双效蒸发器→晶浆液→离心机→固体产出

原液首先进入预热系统预热，预热后的物料进入一效蒸发器。

进入一效蒸发器系统的物料经过循环泵的作用，在加热室循环加热，然后在分离器蒸发分离，沸腾蒸发的蒸汽上升，浓缩液停留在系统内；

当二效需要加料时，自控系统会自动把一效的浓缩液送入二效；

当二效晶浆浓度达到设计值60%时排出分离器；

晶浆进入离心机离心分离，得到固体94kg/h，离心的母液118kg/h返回蒸发系统；

炼油废水处理项目二次蒸汽流程：

一效加热器热源：外接饱和鲜蒸汽

二效加热器热源：一效二次蒸汽

蒸发产生的二次蒸汽夹带有少量的液滴，这些脏的二次蒸汽上升，进入除雾器，通过逆流洗涤，将二次蒸汽中夹带的微小液滴洗涤出来，重新进入料液。被洗掉雾沫的二次蒸汽，进入下一效加热器的蒸汽侧。

外接饱和鲜蒸汽换热后冷凝成水，去往预热器为原料预热。

二效二次蒸汽进入冷凝器冷凝。

炼油废水处理项目双效蒸发器选材

康景辉考虑到物料为含盐废水，因此在材质选择上根据使用位置的不同，选择不同的材质，如：分离器主体为其选择采用TA2材质、与物料接触的管道选用TA2材质，与物料接触泵组过流部件采用2205双相钢材质，蒸汽冷凝水等其他部分管道可选用316L或304不锈钢材质。

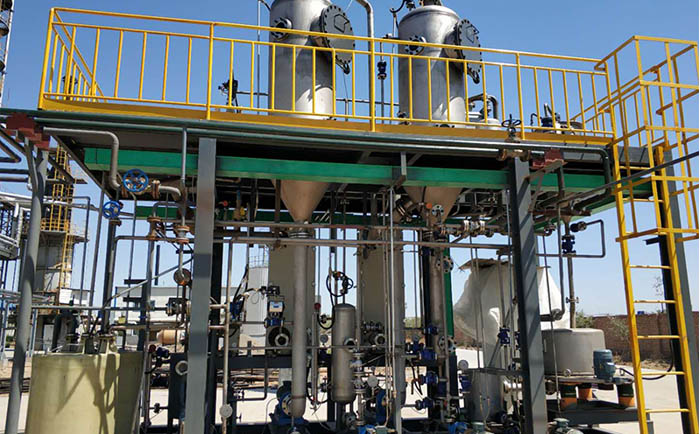

炼油废水项目现场案例实拍
