锂电废水处理案例
项目名称:锂电废水处理案例
蒸发器类型:MVR蒸发器
设备规格:蒸发量300t/d
项目概述:
客户公司锂电池生产过程中会产生一些清洗废水,主要成份有钴酸锂、NMP(甲基吡咯烷酮)、碳粉及有小分子有机物质酯类等。该类锂电废水成分复杂、可生化性较差、且有一定毒性。尤其是碳酸锂化工原液,处理难度较大。
锂电废水水质特点及工艺分析
目前常见的碳酸锂化工废液主要采用物理化学法,如化学氧化分解、药剂电解、活性炭吸附及反渗透等处理技术,这些方法处理锂电废水相对成本较高,且对操作人员要求较高,出水水质很难保证,因此康景辉技术部针对客户水质条件进行试验检测后,认为采用MVR强制循环蒸发器比较适合该项目水质,且节能降耗,降低运行成本。
锂电废水蒸发结晶工艺流程
工艺流程描述:
MVR蒸发系统的流程:
原水→预热系统→强制循环加热器→强制循环分离器→稠厚器→离心机→固体产出。
原液首先和返回的母液进入预热系统预热;
预热后的混合液再进入MVR强制循环蒸发器的循环泵的进口,物料经过循环泵的作用,在加热室吸收蒸汽侧的热量,然后在结晶器沸腾,沸腾蒸发的二次蒸汽上升,浓缩液受重力影响停留在结晶器底部。经过蒸发后,结晶器的料液浓度上升,物料浓度达到设定值,排出分离器,进入稠厚器,再进入离心机,得到晶体,母液返回预热系统。
二次蒸汽流程:
二次蒸汽→除雾→加热器蒸汽侧→冷凝→回收热量→排出系统
蒸发产生的二次蒸汽夹带有少量的液滴,这些脏的二次蒸汽上升,进入除雾器,通过逆流洗涤,将二次蒸汽中夹带的微小液滴洗涤出来,重新进入料液。被洗掉雾沫的二次蒸汽进入蒸汽压缩机入口,温度提高。在沿着二次蒸汽出口管道进入加热器的蒸汽程。
二次蒸汽在加热器中换热后冷凝成水,去往预热器为原料预热。
锂电废水处理MVR蒸发器工艺特点:
1、该工艺能耗低。锂电废水MVR蒸发器、结晶器及干燥机根据实际工程经验,采用特殊设计,整个工艺系统热能充分利用,降低能耗;
2、整套工艺设备连续运行,产能高;
3、该工艺采用自动化控制系统,自动化程度高;采用自动化控制系统,只需正常巡视工作;
4、设备运行稳定、寿命长;
5、工艺流程简单,易于操作和控制,操作简便;
6、在锂电废水蒸发过程中,对蒸发器除沫装置进行特殊设计,避免蒸发过程中夹带氢氧化锂溶液,造成物料损失;
7、结晶器采用特殊设计,保证十水硫酸钠晶体有足够的生长时间和空间,使十水硫酸钠晶体产品颗粒大而均匀;
8、整套装置占地面积小,安装方便。
锂电废水处理MVR蒸发器自控系统的功能:
1、自控系统可以远程启动,运行、设定参数、停机,以确保MVR蒸发器系统达到稳定蒸发状态。
2、远程自动清洗系统、可以自动定时清洗、也可以手动随时清洗,还可以不停机在线直接清洗。保持传热系数,提高生产率。
3、自动报警系统,自动提示错误,自动停机,帮助使用人员快速排错,降低操作人员的要求和工作强度。
4、自动保护系统,液位的升高或降低达到警戒线时,系统自动进入保护状态。
5、自控系统检测设计位置的参数被记录在系统报表,同时参数将连锁、反馈调节、控制阀门开度、泵的启停,判断是否进料、出料,系统是否结垢,系统是否热量损失较多。
6、通过配置的高清晰摄像头,采集现场设备的实时运行情况,可以即时查看。整套MVR蒸发器系统自动控制液位、自动进出料。

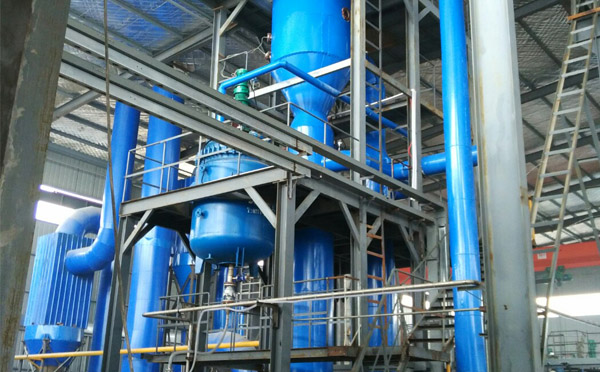

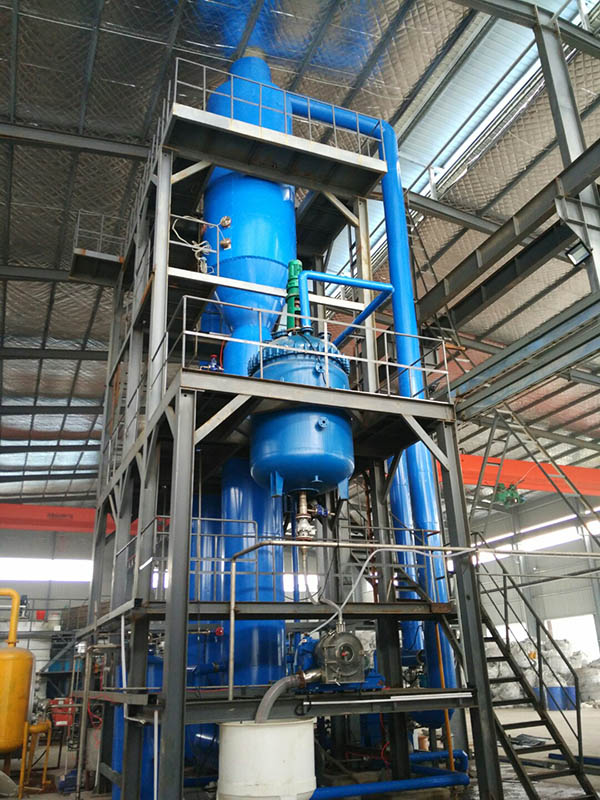

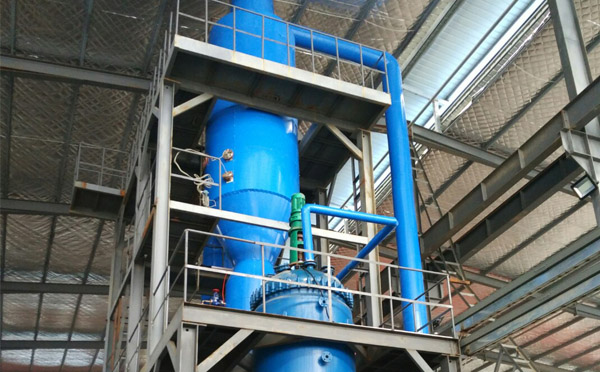

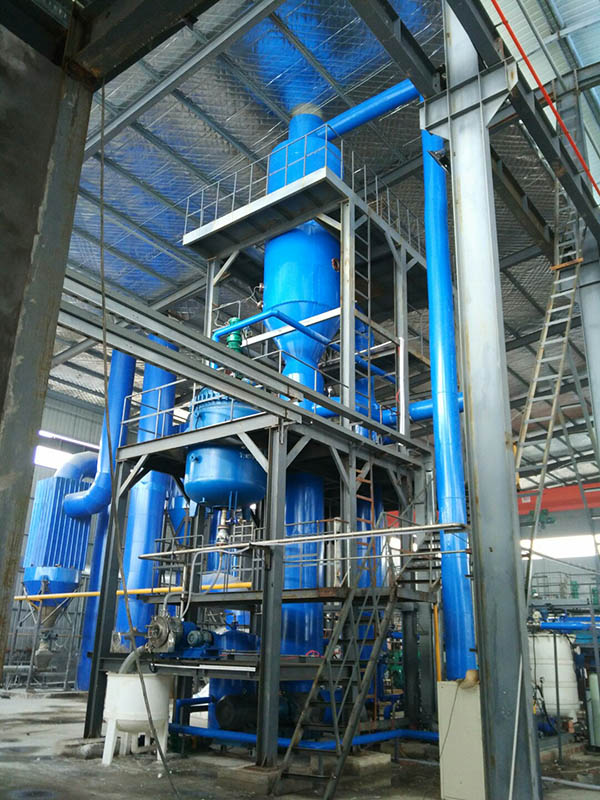

锂电废水处理案例MVR蒸发器安装现场实拍:
来源:MVR蒸发器厂家-青岛康景辉www.zhengfaqimvr.com
