氯化铵废水处理案例

来源:青岛康景辉 浏览:661 发布日期:2019-04-07 14:52:00【

氯化铵废水案例

项目名称:氯化铵废水处理案例

蒸发器类型:MVR蒸发器

设备规格:处理量150T/D

项目概述:

氯化铵废水一般产生于化肥和稀土生产过程中,目前大多采用蒸发结晶工艺对氯化铵废水进行处理,常见形式为多效蒸发结晶设备或MVR蒸发结晶设备进行处理。

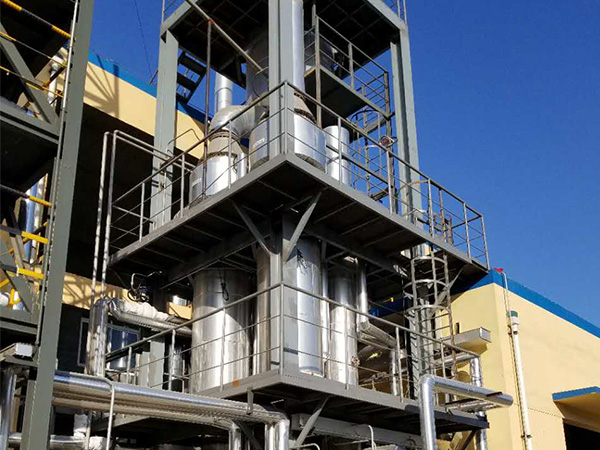

氯化铵废水MVR蒸发器

氯化铵废水处理项目难点:

氯化铵废水中因为含有较高浓度的Cl-,腐蚀设备材质。在氯化铵水溶液中,温度20-100摄氏度,不同浓度,钛材的腐蚀速度<0.013mm/a,所以,选用钛材配合低温蒸发解决氯化铵蒸发时的的设备腐蚀问题。

康景辉氯化铵废水处理项目设计原则:

1、依照客户要求,针对性对氯化铵废水进行蒸发浓缩结晶处理;

2、充分利用现有条件及厂房设施,因地制宜,少占用地;

氯化铵废水处理案例MVR蒸发器工艺流程描述:

一、物料流程:处理后的原液→进料泵→蒸馏水预热→不凝气预热→MVR降膜蒸发器加强制循环蒸发浓缩结晶器→出料→母液回系统或外排(物料离心打包)

1、预热工艺:通过处理后的原液泵至蒸发系统的预热系统。首先原液含氯化铵废水通过蒸馏水预热器与MVR蒸发器排出的高温冷凝水进行预热,换热后的蒸馏水通过管道输送至污水处理站进行处理。

通过一级预热后的热物料再经过不凝气预热器与不凝气换热,进一步回收系统中剩余能量,原液升温,不凝气通过管道输送至尾气处理系统。

2、强制循环蒸发结晶工艺:浓缩后的物料经强制循环泵进入强制循环蒸发器,流动过程中受换热管外压缩后的蒸汽加热,物料进入结晶分离器后沸腾蒸发,物料以一定的流速(1.8~2.5m/s)通过加热管及强制制循环蒸发器保持一定的静压,这样可以有效的缓解强制循环蒸发器换热管的结垢问题。蒸发产生的二次蒸汽进入分离室,浓缩液停留在结晶分离室内育晶。

3、结晶分离工艺:待分离器内的结晶物料达到设计要求后,通过晶浆泵排出分离器,进入稠厚器,晶浆上清液通过溢流装置进入母液罐;稠厚的盐通过离心机分离出硫酸钠盐,离心母液进入母液罐暂存。

4、母液回流工艺:通过离心和溢流的母液温度降低,通过母液罐夹套用蒸汽对母液进行预热,使物料温度达到预设温度;然后利用母液泵输送至系统内继续蒸发结晶;在蒸发浓缩倍数增大时,可外排部分母液进污水处理站后续处理。

二、蒸发系统的流程:

原水→预处理系统→预热系统→MVR蒸发器→离心机→固体产出

氯化铵原液和返回的母液首先进入预处理系统,去掉不利于蒸发的钙离子以及COD等,再进入预热系统。

预热后的混合液再进入MVR强制循环蒸发器的循环泵的进口,物料经过循环泵的作用,在加热室吸收蒸汽侧的热量,然后在结晶器沸腾,沸腾蒸发的二次蒸汽上升,浓缩液受重力影响停留在分离器底部。经过蒸发后,分离器的料液浓度上升,物料浓度达到60%,排出分离器,进入稠厚器,再进入离心机,得到的晶体排出系统,母液返回系统。

三、二次蒸汽流程:

二次蒸汽→除雾→加热器蒸汽侧→冷凝→回收热量→排出系统

蒸发产生的二次蒸汽夹带有少量的液滴,这些脏的二次蒸汽上升,进入除雾器,通过逆流洗涤,将二次蒸汽中夹带的微小液滴洗涤出来,重新进入料液。被洗掉雾沫的二次蒸汽进入蒸汽压缩机入口,温度由99.93℃提升到116.05℃,再沿着二次蒸汽出口管道进入加热器的蒸汽程。

二次蒸汽在加热器中换热后冷凝成水,去往预热器为原料预热。

氯化铵废水MVR蒸发器特点

1、节能降耗;需少量生蒸汽,适当电能就可以维持蒸发结晶设备的正常运行。降低企业运行成本,减少环境污染。

2、设备紧凑,占地空间小,公用工程配套少。

3、定制解决方案,针对物料特性选择适当的工艺方案;

4、配置在线清洗系统,自动化程度高;

5、采用变频控制,系统操作弹性大;

6、三维直观展现设备现场布局,设备紧凑,占地面积小。
