多效蒸发器工作原理简介

来源:青岛康景辉 浏览:1085 发布日期:2019-03-28 16:29:00【

工业废水处理时往往要蒸发大量的水分,多效蒸发器因其能够减少加热蒸汽消耗的特点,在工业废水处理行业中使用比较广泛。今天和大家一起了解下多效蒸发器工作原理及多效蒸发器操作流程。

多效蒸发器

一、多效蒸发器原理

通常,无论在常压、加压或真空下进行蒸发的,在单效蒸发器中每蒸发一千克的水,往往需要消耗比一千克多一些的加热蒸汽。因此为了避免大量蒸发水分,减少蒸汽消耗量,就采用多效蒸发操作。

进行多效蒸发操作的设备就是多效蒸发器。多效蒸发器是指将几个蒸发器串联运行的蒸发器操作,使蒸汽热能得到多次利用,从而提高热能的利用率。多效蒸发器一般多用于水溶液的处理。

二、多效蒸发器的工作原理

多效蒸发器工作原理是通过鲜蒸汽驱动一效产生蒸发,再利用一效产生的二次蒸汽来驱动下一效蒸发,以达到节能目的。末效的二次蒸汽通过冷凝器冷凝。

将加热蒸汽通入一效蒸发器,则溶液受热而沸腾,而产生的二次蒸汽其压力与温度较原加热蒸汽低,但二次蒸汽可以再次利用。

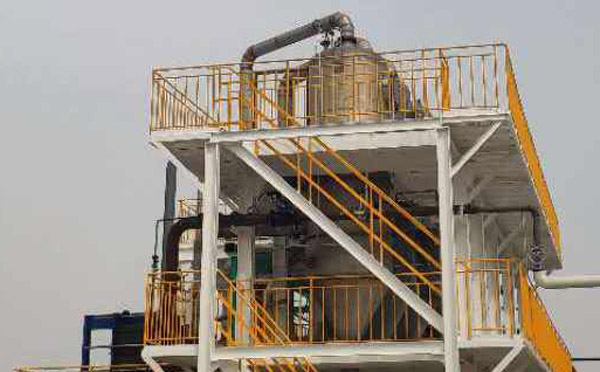

多效蒸发器实拍

三、多效蒸发器具体工作原理及操作流程

多效蒸发器操作流程分为:多效蒸发操作的加料,可有四种不同的方法:并流法、逆流法、错流法和平流法。

工作原理:多效蒸发器的物料稀溶液经原料泵进入第三效循环泵的吸入口,用泵升压后,经预热器进入第三效蒸发器顶部的进料室,再进入加热管加热蒸发后进入分离室,汽、液在此分离,溶液从底部流入泵吸入口,用泵送预热器、进料室、加热管、分离室进行循环流动与蒸发。

多效蒸发器蒸发出来的蒸汽由分离室侧面进入分离器进一步把蒸汽夹带的液滴分离出来,由分离器底部流回分离室,而二次蒸汽排出后进入冷凝器被全部冷凝。循环泵出口有一支路把溶液送到第二效泵的吸入口,按照与第三效相同的方式进行工作,第二效的二次蒸汽送入第三效作为加热蒸汽。同样,第二效泵出口有一支路把溶液送入第一效泵吸入口。第一效操作与另二效基本相同,第一效的二次蒸汽送入第二效作为加热蒸汽。

四、多效蒸发器设计特点

多效蒸发器设计时均装有液位控制器,配合进口管路的控制阀保持各效液面恒定。锅炉供气管路装有控制阀,根据第一效加热蒸汽压力的传感器及压力控制器来控制阀门达到加热蒸汽压力恒定的目的。各效所排放的冷凝水均汇集至凝水罐,罐侧面装有液位控制器,配合排液泵出口管路的控制蒸发器液位至规定高度。
