mvr蒸发器的组成部分有哪些?

来源:青岛康景辉 浏览:481 发布日期:2019-05-29 16:30:00【

MVR蒸发器案例

MVR蒸发器在化工、制药、环保行业中常用来将溶液蒸发浓缩或者蒸发结晶。MVR蒸发器时比较复杂的系统工程,MVR蒸发器是由哪些部分组成的呢?MVR蒸发器的组成有哪些?我们一起来看看。

一、MVR蒸发器是什么?

MVR蒸发器是蒸发浓缩设备中的一种,是通过蒸汽压缩机将二次蒸汽压缩,提升压力和温度,增加热焓,充分利用被废弃的蒸汽,回收废弃蒸发中的潜热,提高蒸汽使用率和热效率。

二、MVR蒸发器的组成部分

MVR蒸发器一般由以下7个部分组成:管式/板式预热器、管式/板式蒸汽换热器、气液分离器、蒸汽压缩机、控制系统、清洗系统、真空系统。

三、MVR蒸发器的组成部分详细介绍

1、管式/板式预热器:在MVR蒸发系统中,需要进行处理的物料原液在进入蒸汽换热器之前的温度较低,为了充分利用MVR蒸发系统内的热能,,会采用列管式换热器或板式换热器对原液进行预加热。

板式预热器

2、管式/板式蒸汽换热器:需要蒸发的溶液在蒸发器里和热源蒸汽进行换热,产生蒸发。根据原液的特性(粘度、是否有结晶和结垢等)选择换热器的形式。

工作原理是:预热后的原液通过进料泵将进入蒸汽换热器,同时与经蒸汽压缩机,压缩升温升压后的蒸汽进行换热,使其迅速汽化蒸发。

3、气液分离器(结晶器):气液分离器是用于蒸汽和浓缩液进行分离的装置,溶液的性质决定不同分离器的使用,对于有结晶的原液,可以将分离器和结晶器设计成一体,再加装强制循环泵,完成汽液分离、浓缩和结晶。根据不同原液的性质可以选择不同的气液分离器,一般有离心分离器、重力分离器和有特殊结构的分离器。

4、蒸汽压缩机:蒸汽压缩机是MVR系统的核心部件,它主要是通过对系统内二次蒸汽进行压缩,提高其热焓,然后再将温度和压力提高了的二次蒸汽作为热源用于系统加热。根据原液的流量和沸点升高值等特性,可以选择罗茨或离心压缩机。对于压升加大的情况,压缩机可以采用多级串联使用。

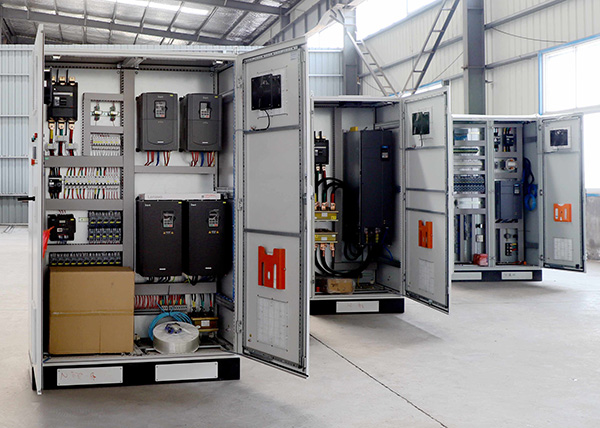

MVR蒸发器自动化智能控制系统

5、自动化智能控制系统:MVR蒸发器实时自动化控制系统是由工控机和PLC等组成,是通过软件编程,实时采集各种传感器的状态信号,从而自动控制转速、阀门的开关和调节液体的流速和流量、温度和压力的控制和调节等,使整套蒸发系统工作达到动态平衡的状态。同时该设备还具有自动报警、自动记录参数和提供报表的各种功能。

6、MVR蒸发器的清洗系统:不同的溶液蒸发一段时间后,可能会发生结垢现象,可以通过添加化学溶剂去除,常使用CIP原位清洗或者拆除清洗。

7、真空系统:真空系统的作用是维持整个mvr系统的真空度,从装置中抽出部分空气、不凝气体以及溶液带入的气体,以达到系统稳定的蒸发状态。

以上是小编为大家带来的MVR蒸发器的组成部分有哪些,希望能为您了解MVR蒸发器提供帮助。
